Vannes à siège filetées BKG121 et BKG221
Vannes à siège filetées en bronze PN16, 2 voies (BKG121) ou 3 voies (BKG221), pour le mélange ou la dérivation, du DN15 au DN50, et leurs servomoteurs AHS106.
Vannes à siège filetées BKG121 (2 voies) et BKG221 (3 voies)
Vannes 2 voies à siège filetées en bronze PN16
Pour installation de chauffage conditionnement d'air et ECS · Montage mélange ou dérivation (répartition) · Températures +2°C/130°C - Course de l'axe 14 mm · Livrée avec 2 raccords unions

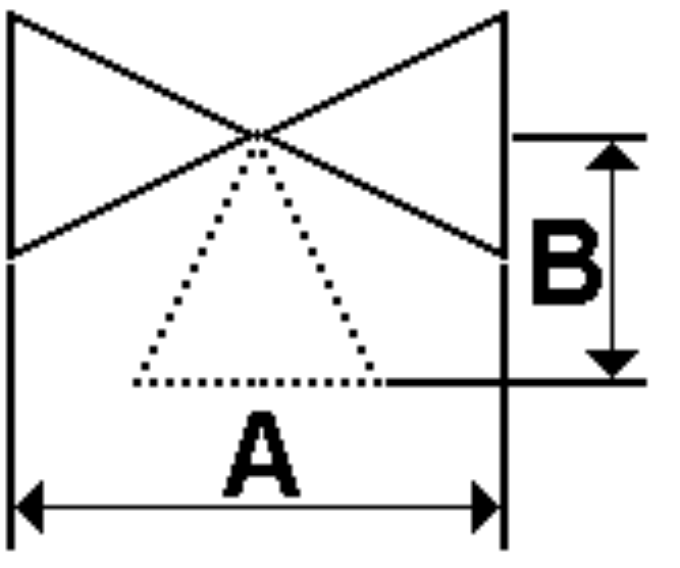

| Photo | Référence | DN | Kvs (m³/h) | A (mm) | B (mm) | ΔP maxi |
|---|---|---|---|---|---|---|
 | BKG121A015-0,63 | DN15 (1/2") | 0,63 | 80 | 55 | 16 bar |
| BKG121A015-1,0 | DN15 (1/2") | 1,0 | 80 | 55 | 16 bar |
| BKG121A015-1,6 | DN15 (1/2") | 1,6 | 80 | 55 | 16 bar |
| BKG121A015-2,5 | DN15 (1/2") | 2,5 | 80 | 55 | 16 bar |
| BKG121A015-4,0 | DN15 (1/2") | 4,0 | 80 | 55 | 16 bar |
| BKG121A020-6,3 | DN20 (3/4") | 6,3 | 90 | 55 | 12,1 bar |
| BKG121A025-10 | DN25 (1") | 10 | 110 | 55 | 6,8 bar |
| BKG121A032-16 | DN32 (1"1/4) | 16 | 120 | 55 | 4,8 bar |
| BKG121A040-25 | DN40 (1"1/4) | 25 | 130 | 60 | 2,3 bar |
| BKG121A050-40 | DN50 (2") | 40 | 150 | 65 | 1,2 bar |
Vannes 3 voies à siège filetées en bronze PN16
Pour installation de chauffage conditionnement d'air et ECS · Montage mélange ou dérivation (répartition) · Températures +2°C/130°C - Course de l'axe 14 mm · Livrée avec 3 raccords unions
| Photo | Référence | DN | Kvs (m³/h) | A (mm) | B (mm) | ΔP maxi |
|---|---|---|---|---|---|---|
 | BKG221A015-0,63 | DN15 (1/2") | 0,63 | 80 | 55 | 16 bar |
| BKG221A015-1,0 | DN15 (1/2") | 1,0 | 80 | 55 | 16 bar |
| BKG221A015-1,6 | DN15 (1/2") | 1,6 | 80 | 55 | 16 bar |
| BKG221A015-2,5 | DN15 (1/2") | 2,5 | 80 | 55 | 16 bar |
| BKG221A015-4,0 | DN15 (1/2") | 4,0 | 80 | 55 | 16 bar |
| BKG221A020-6,3 | DN20 (3/4") | 6,3 | 90 | 55 | 12,1 bar |
| BKG221A025-10 | DN25 (1") | 10 | 110 | 55 | 6,8 bar |
| BKG221A032-16 | DN32 (1"1/4) | 16 | 120 | 55 | 4,8 bar |
| BKG221A040-25 | DN40 (1"1/4) | 25 | 130 | 60 | 2,3 bar |
| BKG221A050-40 | DN50 (2") | 40 | 150 | 65 | 1,2 bar |
Servomoteurs 600 N pour vannes à siège
Commande manuelle pour manipulation hors tension. · Force : 600 N · Temps de course : 8 mm/min · Indice de protection : IP43
| Photo | Référence | Alimentation | Commande | Consommation |
|---|---|---|---|---|
 | AHS106A24Y | 24Vac | 0..10Vdc ou 3 points | 2,7 VA |
| AHS106A22 | 230Vac | 3 points | 2,7 VA |
