ELESTA Régulation Europe

Régulateurs de chauffage

RDO3x3 — régulateur de chauffage communicant

Régulateurs digitaux communicants RDO353B110 et RDO383B110 : réseaux de chauffage, chaudières et eau chaude sanitaire, raccordables en Modbus à une supervision.

Régulateurs communicants RDO353B110, RDO383B110 et modules esclaves

DOMOTESTA - Régulateur digital — 1 réseau ou 2 réseaux mélangé(s) chauffage

Photo Référence Désignation
RDO353B110RDO353B110 – Régulateur digital communicant seul (1 réseau de chauffage) Régulateur digital communicant seul (1 réseau de chauffage)
  • Action sur brûleur / PAC 1, 2 allures, modulante 3 points ou 0.10VDC
  • Actions 2 ou 3 points sur 1 moteur de vanne et 2 points sur 1 circulateur
  • Actions 2 points sur 1 circulateur ECS
RDO383B110RDO383B110 – Régulateur digital communicant seul (2 réseaux de chauffage) Régulateur digital communicant seul (2 réseaux de chauffage)
  • Action sur brûleur / PAC 1, 2 allures, modulante 3 points ou 0.10VDC
  • Actions 2 ou 3 points sur 2 moteurs de vanne et 2 points sur 2 circulateurs
  • Actions 2 points sur circulateur ECS
PACK353PACK353 – Ensemble régulateur digital communicant avec socle + 2 sondes Ensemble régulateur digital communicant avec socle + 2 sondes
  • 1 x RDO353B110 : Régulateur digital communicant + socle de raccordement (RZB520A000)
  • 1 x FTW105B03 : Sonde extérieure
  • 1 x FTA201A00 : Sonde d'applique pour réseau de chauffage + Collier de fixation (ZB126A)
PACK383PACK383 – Ensemble régulateur digital avec socle + 3 sondes Ensemble régulateur digital avec socle + 3 sondes
  • 1 x RDO383B110 : Régulateur digital communicant + socle de raccordement (RZB520A000)
  • 1 x FTW105B03 : Sonde extérieure
  • 2 x FTA201A00 : Sonde d'applique pour réseau de chauffage + Collier de fixation (ZB126A)

Modules esclaves pour RDO3x3 et RDO3x4

Photo Référence Désignation
RZM510A114RZM510A114 – Module esclave pour RDO3x3 et RDO3x4 pour circuit mélangé supplémentaire Module esclave pour RDO3x3 et RDO3x4 pour circuit mélangé supplémentaire
  • Alimentation 230Vac
  • Actions 2 ou 3 points sur moteur de vanne
  • Actions 2 points sur circulateur
  • Sans socle de raccordement (RZB520A000)
RZM530A114RZM530A114 – Module esclave pour RDO3x3 pour chaudière supplémentaire Module esclave pour RDO3x3 pour chaudière supplémentaire
  • Alimentation 230Vac
  • Action sur brûleur 1 ou 2 allures ou modulante 3 points ou 0..10VDC
  • Action 2 points sur moteur de vanne d'isolation
  • Action 2 points sur circulateur de chaudière

Catalogue général 2026, page 12 · Toutes les références

Schémas

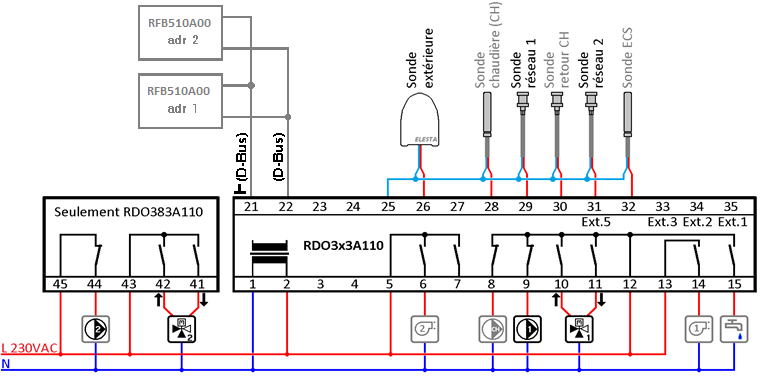

Schéma de raccordement (RDO3x3)
Schéma de raccordement (RDO3x3)

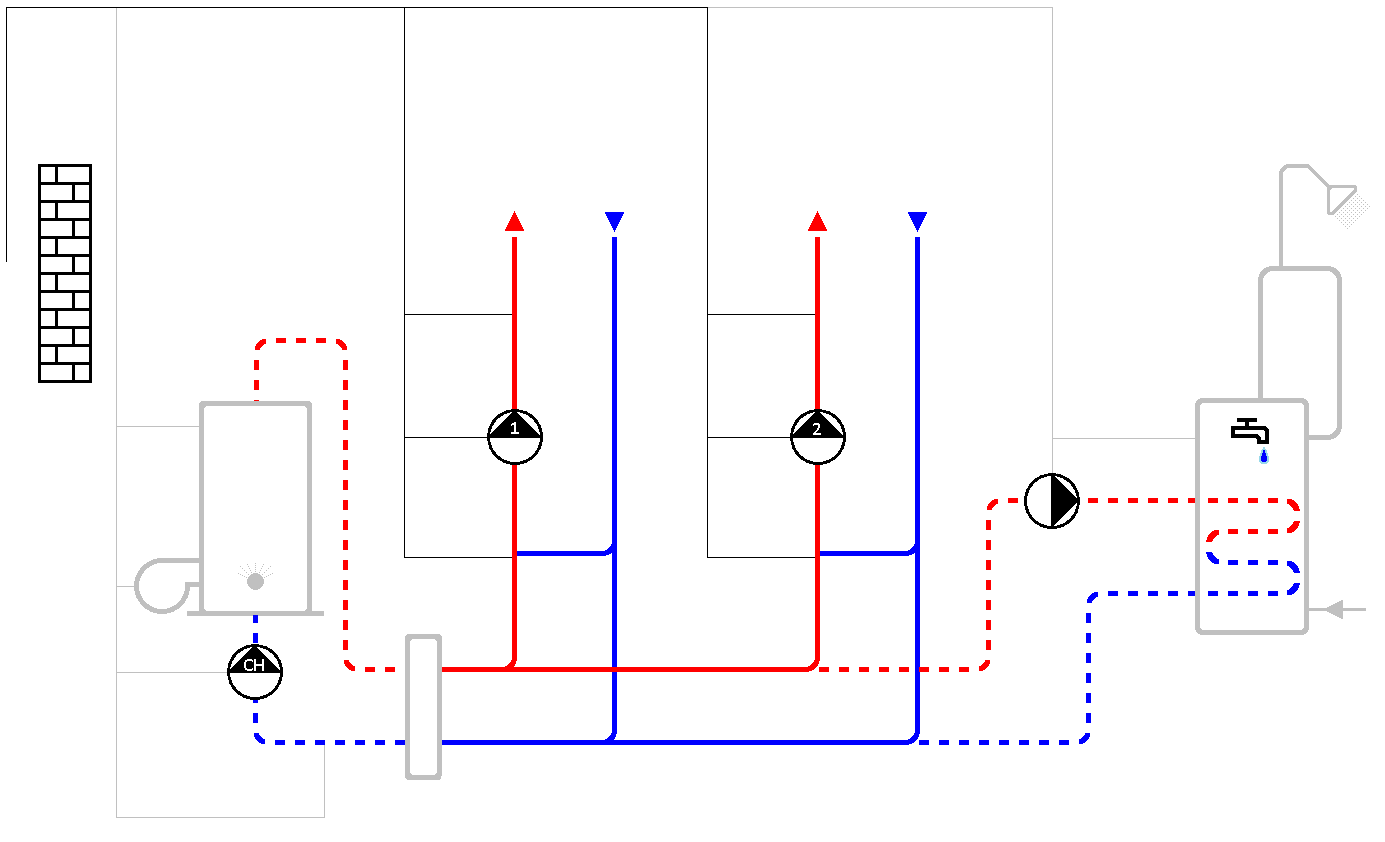

Schéma d'application (RDO3x3)
Schéma d'application (RDO3x3)

Fiches d'origine

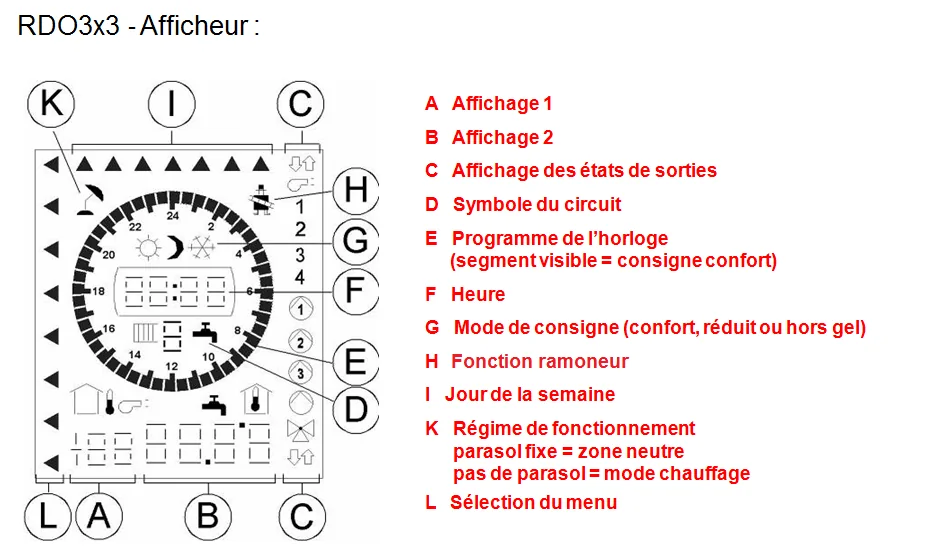

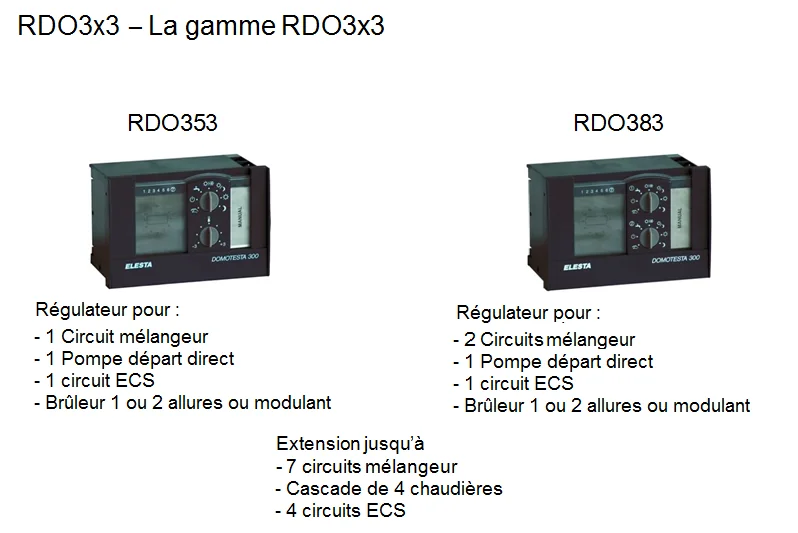

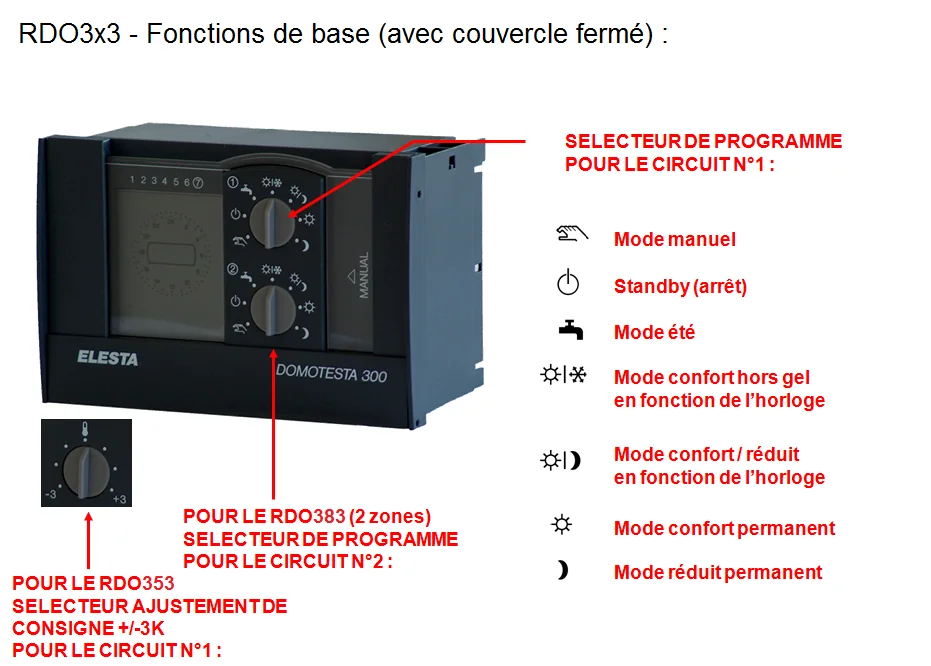

RDO3x3 — régulateur de chauffage communicant — planche 1 sur 5

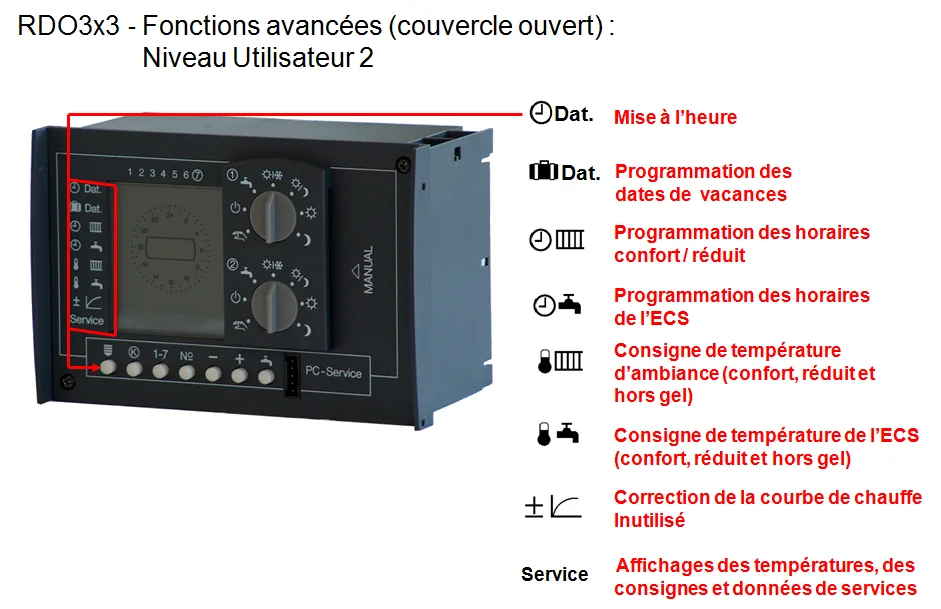

RDO3x3 — régulateur de chauffage communicant — planche 2 sur 5

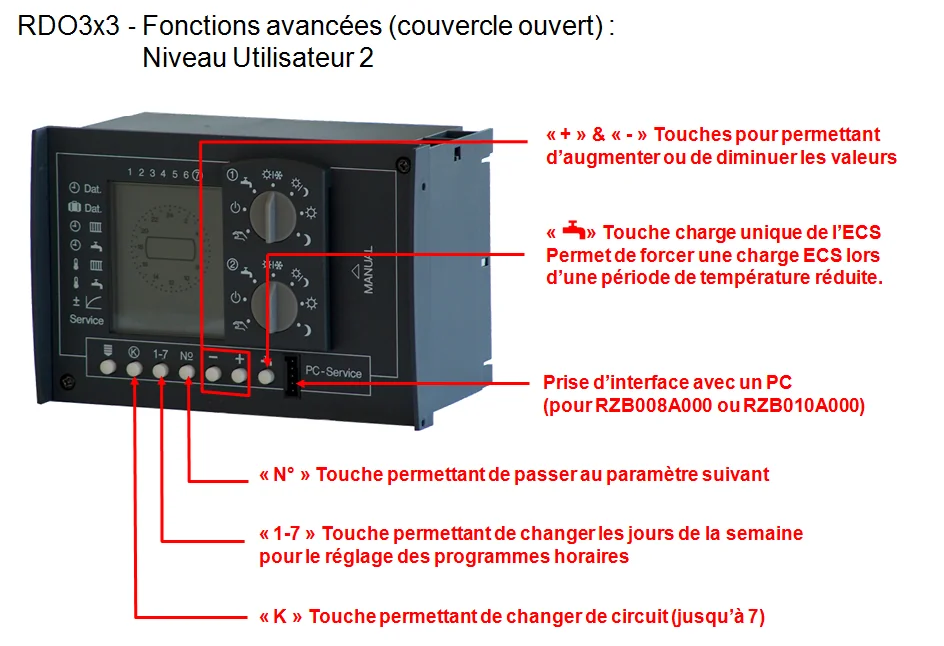

RDO3x3 — régulateur de chauffage communicant — planche 3 sur 5
RDO3x3 — régulateur de chauffage communicant — planche 4 sur 5
RDO3x3 — régulateur de chauffage communicant — planche 5 sur 5
