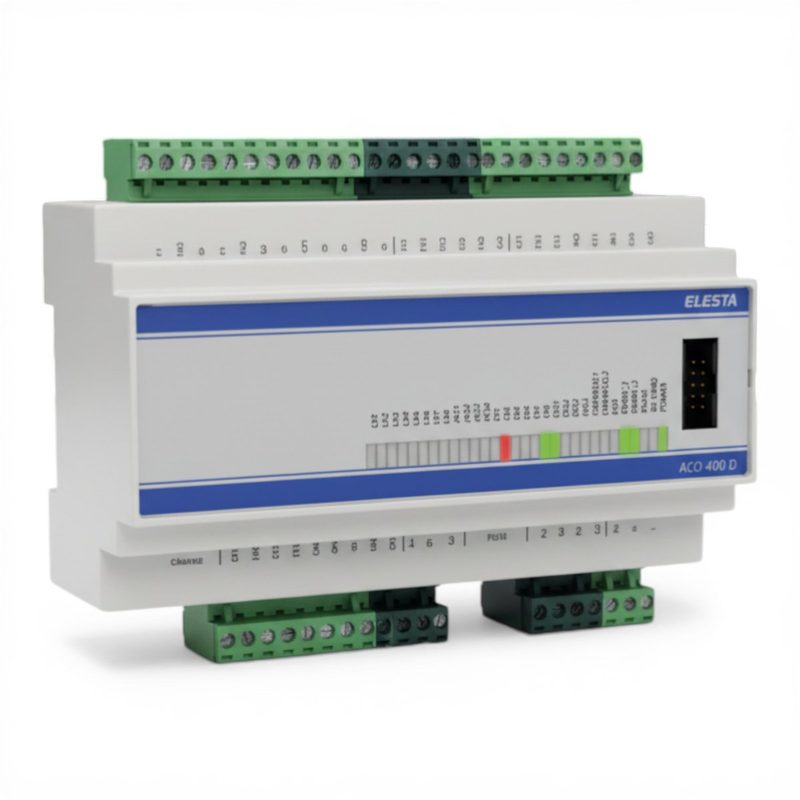

RCO 8xxD
Automate compact
Entrées et sorties intégrées dans un boîtier rail DIN. Idéal pour une chaufferie, une centrale de traitement d'air, un petit bâtiment.
- E/S intégrées
- 22
- Extensions
- 2 max.
Automates & supervision
Automates programmables Controlesta RCO
Deux gammes d'automates librement programmables pour la gestion technique du bâtiment : connectés, communicants, et pilotables depuis un simple navigateur web.
Efficacité. Innovation. Performance.
Deux gammes d'automates Controlesta
Même logiciel d'ingénierie, mêmes protocoles, même serveur web : on choisit selon la taille de l'installation.
RCO 9xxD
Automate + cartes E/S
Automate maître et cartes d'entrées/sorties sur L-Bus : on dimensionne au point près, avec forçage manuel sur les cartes de sorties.
- Cartes E/S
- 32 max.
- Écran intégré
- 3,5"
Besoin d'une solution prête à poser ? Les régulateurs PACK-RCO sont livrés programmés pour le chauffage (1 à 4 réseaux) ou les centrales de traitement d'air.
Automates connectés

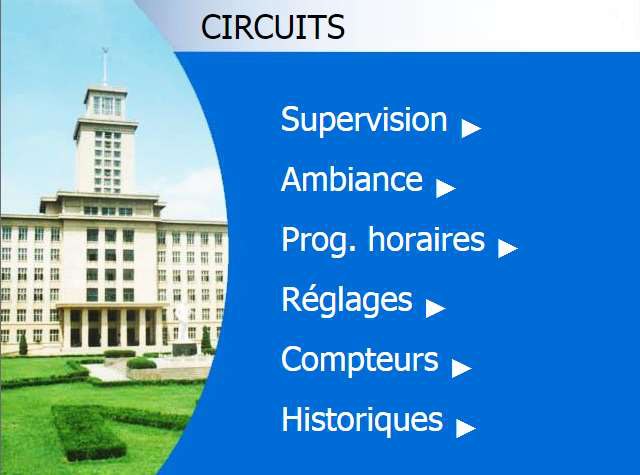

Le serveur web intégré : chaque PC devient un pupitre
Les versions W embarquent un serveur web : visualisation et exploitation des données et des alarmes depuis un navigateur standard, en local sur l'écran de commande, sur l'intranet ou à distance par Internet.
Ingénierie simple : les pages web sont générées par conversion de l'écran graphique de l'automate. Dans un réseau de plusieurs automates, un seul automate relié à Internet suffit pour piloter tous les autres.
- Supervision
- Réglages et consignes

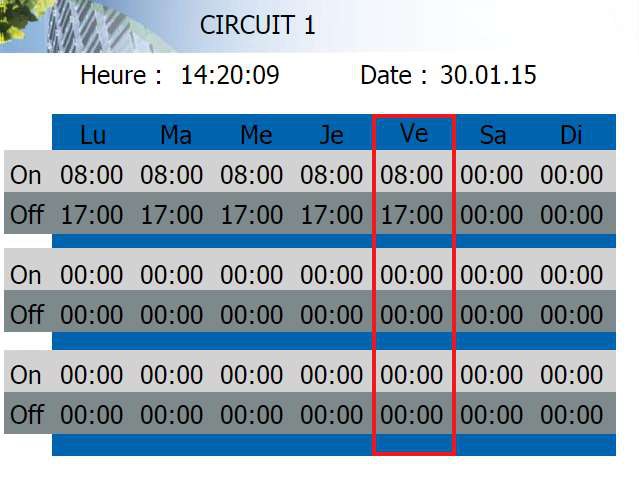

- Programmes horaires
- Maintenance

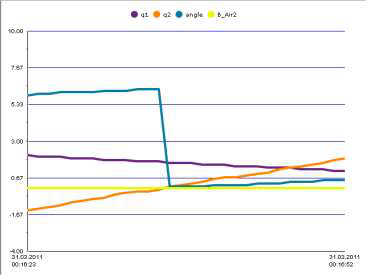

- Courbes en direct
- Historique des données
Automates communicants
BACnet natif, et tous les bus du génie climatique
Les protocoles sont intégrés et utilisables simultanément : pas de passerelle à ajouter.
- BACnetEthernet, IP, MS/TP, PTP — routeur et BBMD intégrés
- TCP / IPRéseau pair à pair des automates, RCO-View, RCO-tool
- Modbus RTUMaître ou esclave, sur RS485
- M-BusCompteurs d'énergie, d'eau, de gaz
- Wilo · GrundfosDialogue direct avec les circulateurs
- ASCII · RCO CImprimante, modem, anciens réseaux RCO
Gestion d'énergie
Chaque kWh compté
Relevé des compteurs par impulsions ou M-Bus, enregistrement et restitution sous forme de tableaux.
- Eau
- Électricité
- Gaz
- Fioul
- Enregistrement des données
- Mesure des temps de marche
- Tableau des consommations
Supervision et alarmes
L'alarme arrive avant l'appel du client
Les alarmes partent par e-mail vers les techniciens et s'acquittent sur place ou depuis le navigateur.
- Alarmes préconfigurées ou personnalisées
- Envoi par e-mail
- Acquittement local ou web
Manque d'eauCourroie de ventilateurThermostat antigel Encrassement des filtresHP / BPNiveau de cuve Défaut brûleurIntrusion
Automates compacts
RCO 8xxD : entrées / sorties intégrées
W = automate réseau avec serveur web. Le RCO850D-M est prévu pour un fonctionnement autonome, hors réseau.
| 800D-W | 830D-W | 850D-M | ||
|---|---|---|---|---|
| Alimentation | 24 VAC/DC | oui | oui | oui |
| Montage | Rail DIN | oui | oui | oui |
| Mémoire | Carte SD ≤ 8 Go | oui | oui | oui |
| Entrées intégrées | 8 universelles | oui | oui | oui |
| 6 digitales | oui | oui | oui | |
| Sorties intégrées | 4 analogiques 0-10 V | oui | oui | oui |
| 4 relais 230 V / 4 A | oui | oui | oui | |
| Protocoles | Modbus RTU | oui | non | non |
| BACnet Ethernet / IP | oui | non | non | |
| BACnet MS/TP | oui | non | non | |
| M-Bus | oui | non | non | |
| Wilo | oui | non | non | |
| Grundfos | oui | non | non | |
| Web | Serveur web intégré | oui | oui | non |
| Compatibilité | Écran couleur 3,5" RCO621D-S | oui | oui | non |
| Écran tactile RCO687D-S / RCO697D-S | oui | oui | non | |
| Supervision RCO-View | oui | oui | non | |
Modules d'extension 2 au maximum par RCO8xx
| RCO8xxD | RCO814D-E | RCO816D-E | ||
|---|---|---|---|---|
| Entrées | Universelles (0-10 V, sondes, contact) | 8 | non | 8 |
| Digitales (contact, comptage 20 Hz) | 6 | 8 | non | |
| Sorties | Analogiques 0-10 V | 4 | non | 4 |
| Relais 230 V / 4 A | 4 | 6 | 4 | |
| Format | Rail DIN, L × H × P (mm) | 156 × 112 × 58 | 105 × 112 × 58 | 105 × 112 × 58 |
Automates avec cartes E/S

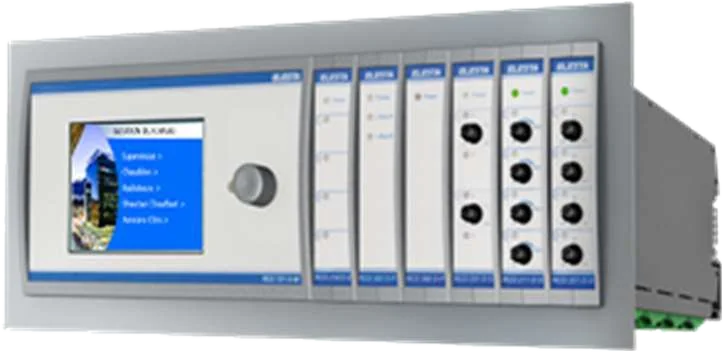

RCO 9xxD : automate maître et cartes sur L-Bus
Jusqu'à 32 cartes par automate, en rail DIN ou en façade d'armoire. Les cartes de sorties à forçage manuel permettent d'intervenir sur les actionneurs indépendamment de l'automate, avec retour d'information par le bus.
| 900D-W | 920D-W | 921D-W | ||
|---|---|---|---|---|
| Alimentation | 24 VAC/DC | oui | oui | oui |
| Montage | Rail DIN | oui | oui | oui |
| Façade d'armoire | oui | oui | oui | |
| Mémoire | Carte SD ≤ 8 Go | oui | oui | oui |
| Écran | Couleur 3,5" intégré | non | oui | oui |
| Protocoles | Modbus RTU | oui | oui | non |
| BACnet Ethernet / IP | oui | oui | oui | |
| BACnet MS/TP | oui | oui | non | |
| M-Bus | oui | oui | oui | |
| Wilo | oui | oui | non | |
| Grundfos | oui | oui | non | |
| Web | Serveur web intégré | oui | oui | oui |
| Compatibilité | Écran couleur 3,5" RCO621D-S | oui | oui | oui |
| Écran tactile RCO687D-S / RCO697D-S | oui | oui | oui | |
| Supervision RCO-View | oui | oui | oui | |
Cartes d'entrées / sorties 32 cartes au maximum par RCO9xx
| RCO110D-S | RCO120D-S | RCO210D-S | RCO211D-S | RCO220D-S | RCO221D-S | RCO230D-S | RCO231D-S | ||
|---|---|---|---|---|---|---|---|---|---|
| Entrées | Universelles (0-10 V, sondes, contact) | 8 | non | non | non | non | non | non | non |
| Digitales (contact, comptage 50 Hz) | non | 8 | non | non | non | non | non | non | |
| Sorties | Analogiques 0-10 V | non | non | 4 | 4 | non | non | non | non |
| Relais 230 V / 4 A | non | non | non | non | 4 | 4 | non | non | |
| 3 points 230 V / 4 A | non | non | non | non | non | non | 2 | 2 | |
| Forçage | Commande manuelle en façade | non | non | non | oui | non | oui | non | oui |
Écrans déportés
De l'écran couleur à l'écran tactile
Montage en façade d'armoire. Les écrans tactiles affichent les mêmes pages que le serveur web.
RCO621D-S
- Écran
- Couleur 3,5" — 320 × 240 px
- Navigation
- Molette
- Liaison
- Ethernet
- Pour
- Tous, sauf RCO850D-M
RCO687D-S
- Écran
- Tactile 10,1" — 1280 × 800 px
- Navigation
- Tactile
- Liaison
- Ethernet
- Pour
- RCO8xxD-W et RCO9xxD-W
RCO697D-S
- Écran
- Tactile 15,6" — 1920 × 1080 px
- Navigation
- Tactile
- Liaison
- Ethernet
- Pour
- RCO8xxD-W et RCO9xxD-W
Architecture système
Un réseau Ethernet / BACnet, quatre niveaux
Supervision par RCO-View, programmation par RCO-tool, accès web depuis un PC, une tablette ou un smartphone, en filaire ou en Wi-Fi. Le concept multi-master en détail.
Ethernet / BACnet
Système
- Automate maître et cartes E/S
- Automate réseau avec extensions
Interface
- Automate maître avec écran et cartes E/S
- Écran de commande déporté
- Automate réseau avec écran tactile
- Automate maître avec serveur web, accès Wi-Fi
Régulation d'ambiance
- Régulateurs d'ambiance sur Modbus RS485, 32 au maximum par automate
- Avec ou sans écran
Intégration
Interfaces
EthernetRS232RS485L-BusDVIUSB
Protocoles
BACnet/EthernetBACnet/IPBACnet/MSTPBACnet/PTPModbus RTU maître / esclaveM-BusWiloGrundfosASCIIRCO CTCP/IP
Régulateurs d'ambiance
Autonomes, ou intégrés au réseau RCO
Les RCO ER440 et ER450 fonctionnent seuls ou remontent sur l'automate par Modbus RS485 (1 à 32 par bus). Modes : jour, nuit, antigel, chauffage, rafraîchissement, chauffage / rafraîchissement.
| RCO ER440 | RCO ER450 | RCO030 | ||
|---|---|---|---|---|
| Fonction | Application | Système 4 tubes | Système 2 tubes | Ventilateur 3 vitesses |
| Entrées | Contact PIR / jour / nuit | 1 | non | non |
| Contact été / hiver, jour / nuit | non | 1 | non | |
| Contact / sonde ext. NTC 10K | 1 | 1 | non | |
| 0-10 V DC | non | non | 1 | |
| Sorties | 0-10 V DC | 4 | 3 | non |
| Relais 24 V AC / 1 A | 2 × tout-ou-rien | Tout-ou-rien ou 3 points | non | |
| Relais 250 V AC / 10 A | non | non | 3 | |
| Protocole | Modbus | Oui | Oui | Non |
Applications sur mesure
Programmées pour votre installation
Librement programmables, les automates RCO prennent en charge toutes les applications du génie climatique.

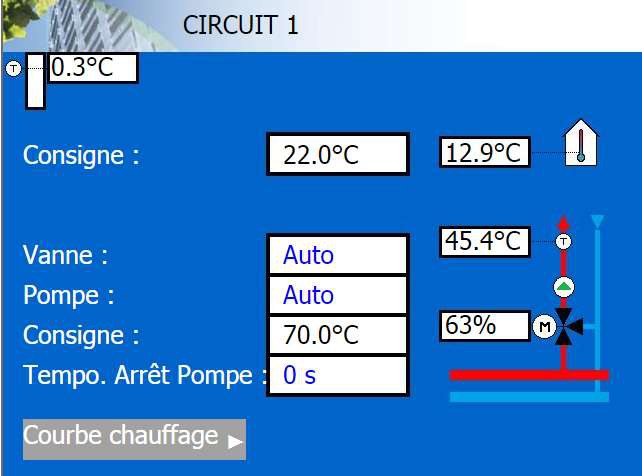

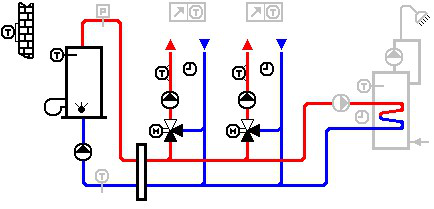

Chauffage
- Générateur 1 ou 2 allures et sa pompe, selon les besoins des réseaux
- Réseaux régulés sur la température extérieure : vanne trois voies 0-10 V et pompe
- Zones indépendantes : consignes, programmes horaires et congés annuels
- Anti-grippage des pompes et des vannes
- Pompe de charge ECS

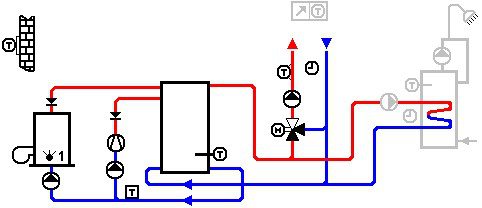

Énergies renouvelables
- Générateur, ballon tampon et réseau régulé
- Garantie de rendement solaire

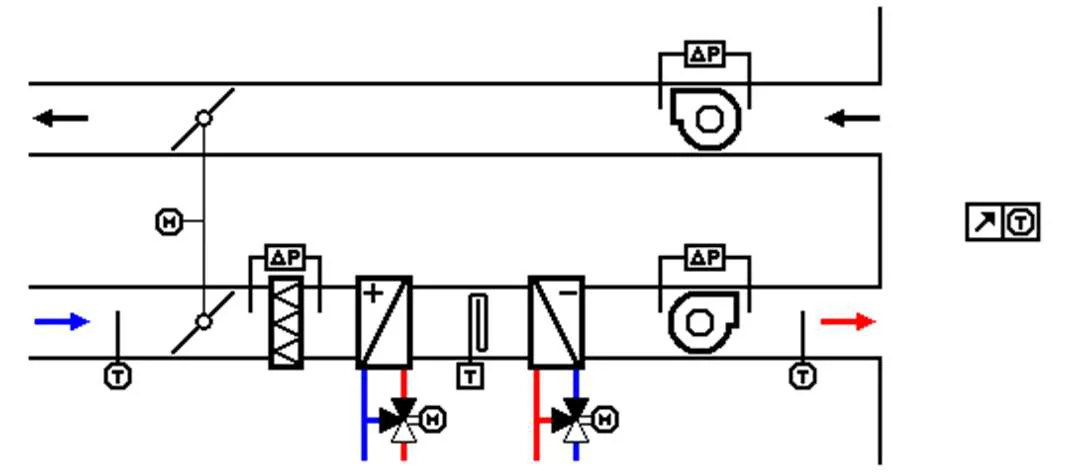

Traitement de l'air et hygiène
- Centrales de traitement d'air : registres, batteries chaude et froide, ventilateurs
- Qualité d'air : régulation sur le taux de CO₂
- Contrôle du point de rosée
- Surveillance de la légionelle
Pour aller plus loin
Toutes les fiches techniques RCO sont dans la documentation.
