Vannes & moteurs
Vannes à siège à brides BKF222, BLF et ASF
Vannes à siège à brides BKF222 pour les installations de plus forte puissance.
Vannes 3 voies à siège à brides BKF222 et servomoteurs AHS
Vannes 3 voies à siège en fonte à brides PN16
Pour installation de chauffage et de conditionnement d'air · Montage mélange ou dérivation (répartition) · Température max 130°C · Course de l'axe 30 mm

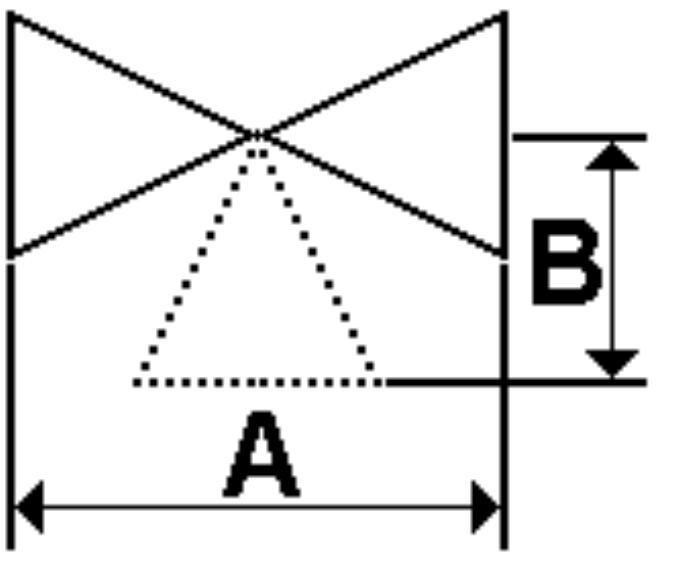

| Photo | Référence | DN | Kvs (m³/h) | A (mm) | B (mm) | ΔP maxi |
|---|---|---|---|---|---|---|
 | BKF222A032-16 | DN32 | 16 | 180 | 95 | 1000 kPa (AHS110) |
| BKF222A040-25 | DN40 | 25 | 200 | 100 | 530 kPa (AHS110) |
| BKF222A050-40 | DN50 | 40 | 230 | 100 | 310 kPa (AHS110) |
| BKF222A065-63 | DN65 | 63 | 290 | 120 | 150 kPa (AHS110) / 410 kPa (AHS020) |
| BKF222A080-100 | DN80 | 100 | 310 | 130 | 80 kPa (AHS110) / 260 kPa (AHS020) |
| BKF222A100-160 | DN100 | 160 | 350 | 150 | 40 kPa (AHS110) / 160 kPa (AHS020) |
Servomoteurs 1000N pour vannes à siège
Commande manuelle pour manipulation hors tension. · Force : 1000 N · Temps de course : 8 mm/min · Indice de protection : IP43
| Photo | Référence | Alimentation | Commande | Consommation |
|---|---|---|---|---|
 | AHS110A24Y | 24Vac | 0..10Vdc ou 3 points | 2,7 VA |
| AHS110A22 | 230Vac | 3 points | 2,7 VA |
Servomoteurs 2000N pour vannes à siège
Commande manuelle pour manipulation hors tension. · Force : 2000 N · Temps de course : 13,2 mm/min · Indice de protection : IP54
| Photo | Référence | Alimentation | Commande | Consommation |
|---|---|---|---|---|
| AHS020F64Y | 24Vac | 0..10Vdc ou 3 points | 5,0 VA |
| AHS020A62 | 230Vac | 3 points | 6,6 VA |
| AHS020A64 | 24Vac | 3 points | 6,6 VA |
Accessoire pour AHS020A62
| Photo | Référence | Désignation |
|---|---|---|
 | A2.KA2K | Deux contacts auxiliaires inverseurs pour servomoteur AHS020A62 |
Vannes à siège à brides BLF (DN125-150) et servomoteurs ASM
Vannes à siège en fonte à brides PN16 — Vannes 3 voies
Pour installation de chauffage et de conditionnement d'air · Montage mélange ou dérivation (répartition) · Température max 130°C · Course de l'axe 40 mm
| Photo | Référence | DN | Kvs (m³/h) | A (mm) | B (mm) | ΔP maxi |
|---|---|---|---|---|---|---|
 | BLF222A125-220 | DN125 | 220 | 350 | 150 | 250 kPa (ASM) |
| BLF222A150-320 | DN150 | 320 | 350 | 150 | 170 kPa (ASM) |
Vannes à siège en fonte à brides PN16 — Vannes 2 voies
Pour installation de chauffage et de conditionnement d'air · Montage mélange ou dérivation (répartition) · Température max 130°C · Course de l'axe 40 mm
| Photo | Référence | DN | Kvs (m³/h) | A (mm) | ΔP maxi |
|---|---|---|---|---|---|
 | BLF122A125-220 | DN125 | 220 | 350 | 250 kPa (ASM) |
| BLF122A150-320 | DN150 | 320 | 350 | 170 kPa (ASM) |
Servomoteurs 4100N pour vannes à siège
Commande manuelle pour manipulation hors tension. · Force : 4100 N · Temps de course : 25 mm/min · Indice de protection : IP65
| Photo | Référence | Alimentation | Commande | Consommation |
|---|---|---|---|---|
 | ASMF14.2YASMF142Y | 24Vac | 0..10Vdc ou 3 points | 2,7 VA |
| ASMA11.2ASMA112 | 230Vac | 3 points | 2,7 VA |
| ASMA14.2ASMA142 | 24Vac | 3 points | 2,7 VA |
Accessoire pour ASMA
| Photo | Référence | Désignation |
|---|---|---|
 | A2.MA2M |
Accessoire pour ASMA
|
Vannes à siège à brides ASF (DN125-250, 200 °C) et servomoteurs ASL
Vannes à siège en fonte à brides PN16 — Vannes 3 voies
Pour installation de chauffage et de conditionnement d'air · Montage mélange ou dérivation (répartition) · Température max 200°C · Course de l'axe 65 mm
| Photo | Référence | DN | Kvs (m³/h) | A (mm) | B (mm) | Course (mm) | ΔP maxi |
|---|---|---|---|---|---|---|---|
 | ASF222BT125-250 | DN125 | 250 | 400 | 200 | 50 | 600 kPa (ASL) |
| ASF222BT150-400 | DN150 | 320 | 480 | 210 | 50 | 430 kPa (ASL) |
| ASF222BT200-630 | DN200 | 630 | 600 | 380 | 65 | 180 kPa (ASL) |
| ASF222BT250-100 | DN250 | 1000 | 730 | 440 | 65 | 110 kPa (ASL) |
Vannes à siège en fonte à brides PN16 — Vannes 2 voies
Pour installation de chauffage et de conditionnement d'air · Montage mélange ou dérivation (répartition) · Température max 200°C · Course de l'axe 65 mm
| Photo | Référence | DN | Kvs (m³/h) | A (mm) | ΔP maxi |
|---|---|---|---|---|---|
 | ASF122BT125-250 | DN125 | 250 | 550 kPa (ASL) | |
| ASF122BT150-400 | DN150 | 400 | 480 | 370 kPa (ASL) |
| ASF122BT200-630 | DN200 | 630 | 600 | 180 kPa (ASL) |
| ASF122BT250-100 | DN250 | 1000 | 730 | 110 kPa (ASL) |
Servomoteurs 8000N pour vannes à siège
Commande manuelle pour manipulation hors tension. · Force : 8000 N · Temps de course : 25 mm/min · Indice de protection : IP65
| Photo | Référence | Alimentation | Commande | Consommation |
|---|---|---|---|---|
 | ASLG04.12YASLG0412Y | 24Vac | 0..10Vdc ou 3 points | 49,5W |
| ASLC01.12ASLC0112 | 230Vac | 3 points | 51,5W |
| ASLC04.12ASLC0412 | 24Vac | 3 points | 49,5W |
Accessoire pour ASLC
| Photo | Référence | Désignation |
|---|---|---|
 | A2.LA2L |
Accessoire pour ASLC
|
