Vannes secteur H3MG, H4MG, H3F, H4F

Vannes à secteur taraudées H3MG, H4MG et H4G

Vannes 3 voies à secteur taraudées en laiton PN10

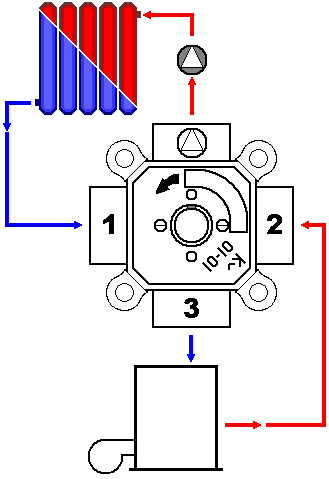

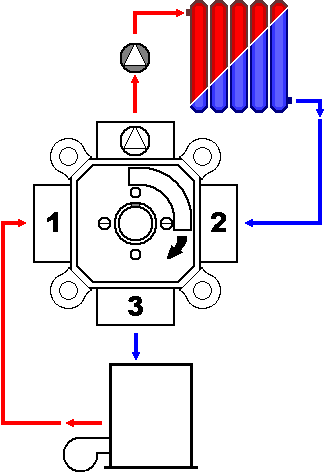

Vanne pour les installations de chauffage et de refroidissement · Montage en mélange / Température maxi 110°C · Livrée avec bouton pour réglage manuel

Référence	DN	Kvs (m³/h)	A (mm)	B (mm)
H3MG15-2,5	DN15	2,5	80	40
H3MG20-4	DN20	4	80	40
H3MG25-8	DN25	8	82	41
H3MG32-15	DN32	15	85	42
H3MG40-26	DN40	26	116	58
H3MG50-40	DN50	40	125	62,5

Vannes 4 voies à secteur taraudées en laiton PN10

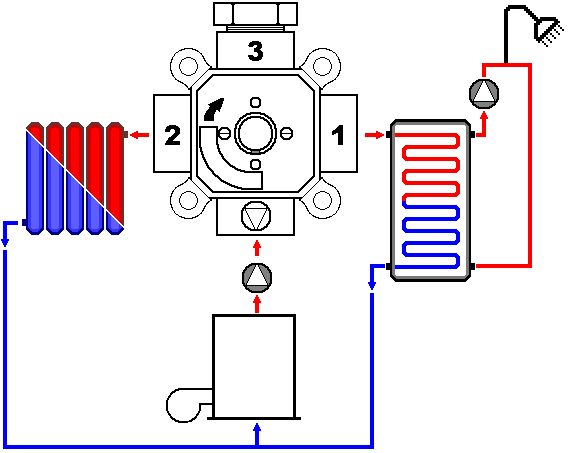

Vanne pour les installations de chauffage et de refroidissement · Montage en mélange / Température maxi 110°C · Livrée avec bouton pour réglage manuel · Utilisable aussi en répartition (dérivation) en bouchant la 4e voie

Référence	DN	Kvs (m³/h)	A (mm)	B (mm)
H4MG15-2,5	DN15	2,5	80	40
H4MG20-4	DN20	4	80	40
H4MG25-8	DN25	8	82	41
H4MG32-15	DN32	15	85	42

Vannes 4 voies à secteur taraudées en fonte PN6

Photo	Référence	DN	Kvs (m³/h)	A (mm)	B (mm)
	H4G40-28	DN40	28	60	120
	H4G50-44	DN50	44	78	156

Catalogue général 2026, page 32 · Toutes les références

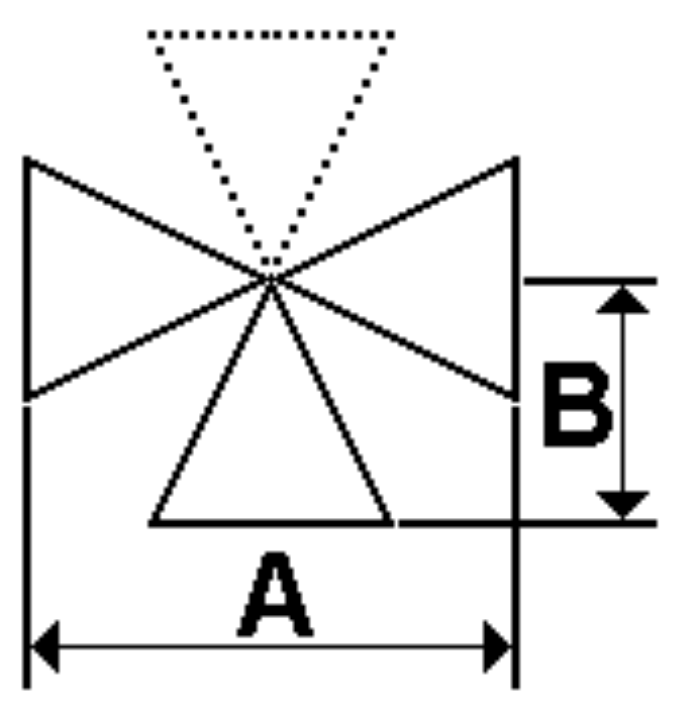

Vannes à secteur à brides H3F (3 voies) et H4F (4 voies)

Vannes 3 voies à secteur à brides en fonte PN6

Vanne pour les installations de chauffage / Température max. 110°C · Montage en mélange · Livrée avec poignée pour réglage manuel

Référence	DN	Kvs (m³/h)	A (mm)	B (mm)
H3F40-44	DN40	44	175	87,5
H3F50-60	DN50	60	195	97,5
H3F65-90	DN65	90	200	100
H3F80-150	DN80	150	240	120
H3F100-225	DN100	225	265	132,5
H3F125-280	DN125	280	300	150

Vannes 4 voies à secteur à brides en fonte PN6

Vanne pour les installations de chauffage / Température max. 110°C · Montage en mélange · Livrée avec poignée pour réglage manuel

Référence	DN	Kvs (m³/h)	A (mm)	B (mm)
H4F40-44	DN40	44	87,5	175
H4F50-60	DN50	60	97,5	195
H4F65-90	DN65	90	200	100
H4F80-150	DN80	150	240	120
H4F100-225	DN100	225	265	132,5

Catalogue général 2026, page 32 · Toutes les références

Servomoteurs AMP et NR pour vannes à secteur

Servomoteurs 5N.m pour vannes à secteur du DN15 au DN40 ELESTA

Servomoteur compact pour des vannes à secteur jusqu'au DN40 · Raccordement sur câble - débrayable pour commande manuelle - IP40 · Livré avec adaptation MS-NRE.

Photo	Référence	Alimentation	Temps / 90°	Commande	Consommation
	AMP230	230Vac	140s	3 points	3,5VA
	AMP232	230Vac	140s	2 points	3,5VA

Accessoires AMP230

Photo	Référence	Désignation
	SNR	Un contact auxiliaire inverseur pour moteur AMP
	CONV2/3	Carte relais pour transformer un signal 3 points en 2 points Raccordement sur bornier à visser Livrée avec boitier plastique

Servomoteurs 10/N.m 15N.m pour vannes à secteur du DN15 au DN150 ELESTA

Servomoteur compact pour des vannes à secteur jusqu'au DN150 · Raccordement sur bornier - débrayable pour commande manuelle - IP40 · Livré avec adaptation MS-NRE.

Référence	Alimentation	Temps / 90°	Commande	Consommation	Couple (N·m)
NR230-20B	230Vac	140s	3 points	3,5VA	15N.m
NR24-20B	24Vac	140s	3 points	1,5VA	10N.m
NR24-SR-T	24Vac	140s	0..10v	1,5VA	10N.m

Accessoires NR…

Photo	Référence	Désignation
	SNR2	Un contact auxiliaire inverseur pour moteur NR230-20B

Catalogue général 2026, page 33 · Toutes les références

Adaptations des servomoteurs AMP et NR sur vannes d'autres marques

Adaptations pour servomoteurs AMP et NR sur vannes à secteur d'autres marques

Photo	Référence	Désignation
	MS-NRL	Siemens Landis VBI31.., VCI31.., VBF21.. et VBG31.. du DN20 à 50
	MS-NRL1	Landis Staefa (série 1) B3F.. & B3G.. Du DN20 à 40
	MS-NRE	ELESTA, Esbe, Sauter, Danfoss, Thermador, MUT
	MS-NRE6	Esbe VRG, VRB
	MS-NRC	Honeywell Centra DR.. & ZR.. (sauf DRK, ZRK, DRU et ZRU)
	MS-NRS	Satchwell MB.. du DN15 à 50
	MS-NRSF	Satchwell MBF.. du DN65 à 100 Autres Marques Nous consulter

Adaptations pour servomoteurs AMP et NR sur vannes à siège d'autres marques

Photo	Référence	Désignation
	MS-RL	Toutes les vannes SIEMENS (course axe 5,5mm) et ELESTA / EVG
