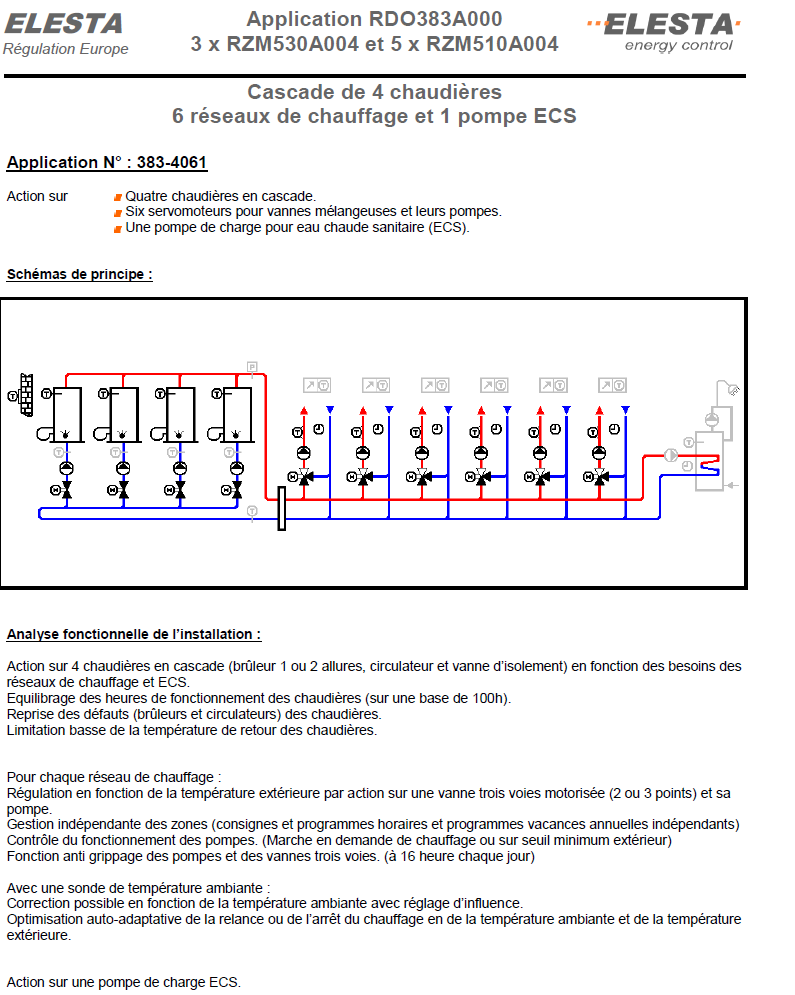

Cascade de chaudières : 4 chaudières + 6 réseaux

Matériel ELESTA

• RDO383B110 : Régulateur digital communicant seul (2 réseaux de chauffage)
• 3 × RZM530A114 : Module esclave pour RDO3x3 pour chaudière supplémentaire
• 4 × RZM510A114 : Module esclave pour RDO3x3 et RDO3x4 pour circuit mélangé supplémentaire

Action sur

• Quatre chaudières en cascade
• Six servomoteurs de vannes mélangeuses et leurs pompes
• Une pompe de charge pour l'eau chaude sanitaire (ECS)

Analyse fonctionnelle

• Action sur 4 chaudières en cascade (brûleur 1 ou 2 allures, circulateur et vanne d'isolement) en fonction des besoins des réseaux de chauffage et de l'ECS.
• Équilibrage des heures de fonctionnement des chaudières (sur une base de 100 h).
• Reprise des défauts (brûleurs et circulateurs) des chaudières.
• Limitation basse de la température de retour des chaudières.

Pour chaque réseau de chauffage :

• Régulation en fonction de la température extérieure par action sur une vanne trois voies motorisée (2 ou 3 points) et sa pompe.
• Gestion indépendante des zones (consignes, programmes horaires et programmes vacances annuels indépendants).
• Contrôle du fonctionnement des pompes (marche en demande de chauffage ou sur seuil minimum extérieur).
• Fonction anti-grippage des pompes et des vannes trois voies (à 16 h chaque jour).

Avec une sonde de température ambiante :

• Correction possible en fonction de la température ambiante, avec réglage d'influence.
• Optimisation auto-adaptative de la relance ou de l'arrêt du chauffage en fonction de la température ambiante et de la température extérieure.

• Action sur une pompe de charge ECS.
