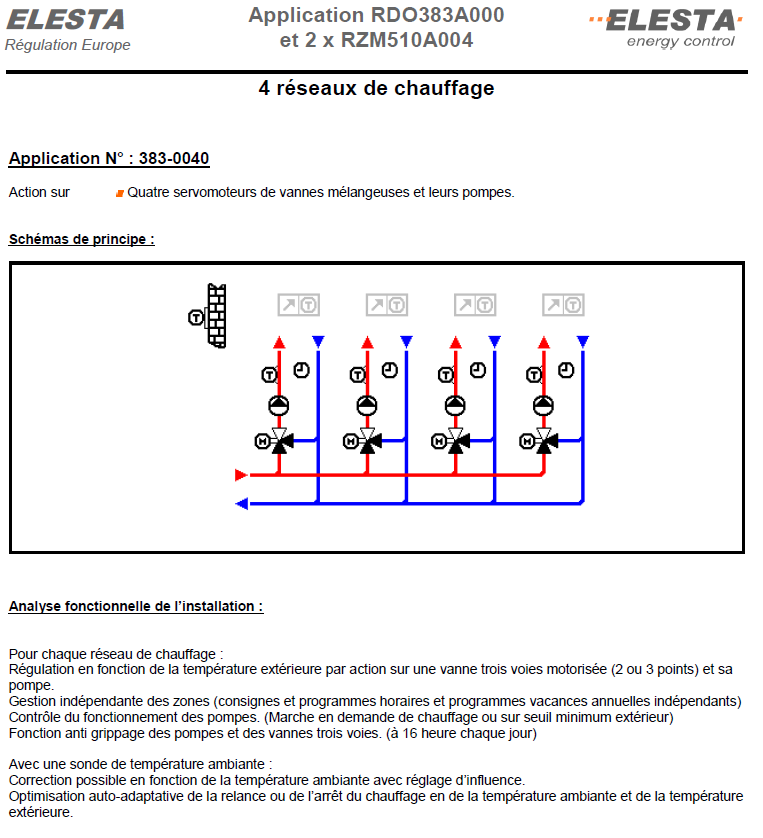

Schéma d'application 3830040
Réseaux de chauffage : 4 réseaux
Régulation ELESTA RDO383B110 + 2 RZM510A114 : schéma hydraulique de principe et analyse fonctionnelle. Pour une installation différente, nos techniciens vous proposent une solution adaptée.
Matériel ELESTA
- RDO383B110 : Régulateur digital communicant seul (2 réseaux de chauffage)
- 2 × RZM510A114 : Module esclave pour RDO3x3 et RDO3x4 pour circuit mélangé supplémentaire
Action sur
- Quatre servomoteurs de vannes mélangeuses et leurs pompes
Analyse fonctionnelle
Pour chaque réseau de chauffage :
- Régulation en fonction de la température extérieure par action sur une vanne trois voies motorisée (2 ou 3 points) et sa pompe.
- Gestion indépendante des zones (consignes, programmes horaires et programmes vacances annuels indépendants).
- Contrôle du fonctionnement des pompes (marche en demande de chauffage ou sur seuil minimum extérieur).
- Fonction anti-grippage des pompes et des vannes trois voies (à 16 h chaque jour).
Avec une sonde de température ambiante :
- Correction possible en fonction de la température ambiante, avec réglage d'influence.
- Optimisation auto-adaptative de la relance ou de l'arrêt du chauffage en fonction de la température ambiante et de la température extérieure.
