Vannes & moteurs
Vannes de zone ADG et moteurs électrothermiques
Vannes et têtes électrothermiques pour la régulation pièce par pièce.
Vannes de zone ADG111 et ADG211 et moteurs électrothermiques
Vannes 2 voies en bronze PN10
Pour installation de chauffage et conditionnement d'air · Température +2°/+120°C - Course de l'axe 2,2 mm · Livrée avec bouton pour réglage manuel
| Photo | Référence | DN | Kvs (m³/h) | A (mm) | ΔP maxi |
|---|---|---|---|---|---|
 | ADG111A010-1,25 | DN10 (3/8") | 1,25 | 85 | 3,5 bar |
| ADG111A015-1,35 | DN15 (1/2") | 1,35 | 95 | 3,5 bar |
| ADG111A020-2,50 | DN20 (3/4") | 2,50 | 106 | 3,5 bar |
| ADG111A025-4,20 | DN25 (1") | 4,20 | 118 | 1,6 bar |
| ADG111A032-5,80 | DN32 (1 1/4") | 5,80 | 135 | 1,0 bar |
Vannes 3 voies en bronze PN10
Pour installation de chauffage et conditionnement d'air · Température +2°/+120°C - Course de l'axe 2,2 mm · Montage dérivation (répartition) · Livrée avec bouton pour réglage manuel

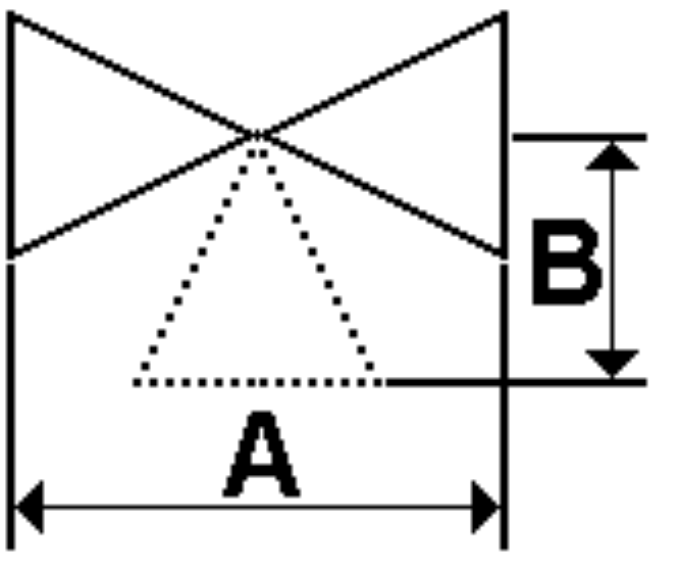

| Photo | Référence | DN | Kvs (m³/h) | A (mm) | B (mm) | ΔP maxi |
|---|---|---|---|---|---|---|
 | ADG211A015-0,63 | DN15 (1/2") | 0,63 | 117 | 53 | 3,5 bar |
| ADG211A015-2,50 | DN15 (1/2") | 2,50 | 117 | 53 | 3,5 bar |
| ADG211A020-3,50 | DN20 (3/4") | 3,50 | 132 | 66 | 3,5 bar |
| ADG211A025-5,10 | DN25 (1") | 5,10 | 150 | 75 | 1,6 bar |
Servomoteurs thermiques 100N pour vannes de zone
Pour la motorisation des vannes de zone · Indice de protection : IP54 · Course de l'axe 4mm · Livré avec cordon de raccordement · Par manque de tension les moteurs ferment les vannes · Livré avec adaptation VA80 (M 30 x 1,5) pour montage sur vanne : · Beulco (après 2005) · Böhnisch - SBK (après 1998) · Cazzaniga · Dumser · Heimeier · Honeywell & Braukmann · IVAR · MNG (après 1998) · Onda · Oventrop · Reich (Manifold) · Schlösser
| Photo | Référence | Désignation |
|---|---|---|
 | A20405 | Alimentation 230Vac - Commande 2 Points |
 | A40405 | Alimentation 24Vac - Commande 2 Points |
| AST20405 | Alimentation 230Vac - Commande 2 Points - Câble avec prise |
| AST40405 | Alimentation 24Vac - Commande 2 Points - Câble avec prise |
 | APR40405 | Alimentation 24Vac - Commande 0..10Vdc |
 | ASK1004 | Capuchon de protection |
